CUANTIFICACIÓN DE MATERIALES POR m2 DE MURO

En este artículo vamos a enseñarte un método para cuantificar la cantidad de materiales por m2 de muro: las piezas de mampostería y el volumen de mortero por junteo necesarios para su construcción, cantidades que se integrarán en el análisis del precio unitario.

El procedimiento que explicaremos a continuación, es aplicable para cualquier muro de mampostería construido con piezas en forma de paralelepípedo, por ejemplo, tabique de barro rojo recocido, tabicón y block de concreto.

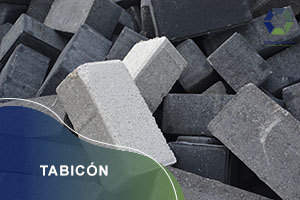

TABIQUETABICÓNBLOCK

Para cuantificar la cantidad de piezas de mampostería y el volumen de mortero por junteo necesarios para la construcción de un metro cuadrado de muro, debemos conocer tres características principales que deben ser especificadas en proyecto y reflejadas en el catálogo de conceptos:

  1. Dimensiones de la pieza para la construcción del muro.
  2. Espesor de la junta de mortero para unión entre piezas.
  3. Espesor del muro a construir.
Dimensiones de la pieza Espesor de junta con morteroEspesor de muro
l= Largo de pieza



b= Espesor de pieza

a=Alto de pieza

e =Espesor de junta con morteroB = Espesor de muro

Acotaremos el artículo a muros con espesor definido por la forma de colocación de la pieza utilizada en su construcción, es decir, con una pieza de tabique de dimensiones 7 cm x 14 cm x 28 cm podemos construir muros de 7, 14 y 28 cm de espesor más el espesor del acabado en su caso.

CAPUCHINOTIZÓNHILO

B = b

 Espesor de muro = Espesor de pieza

CANTIDAD DE PIEZAS DE MAMPOSTERÍA POR m2 DE MURO

Conocido el espesor de junta, el espesor de muro, las dimensiones y tipo de pieza utilizada para su construcción, es posible determinar la cantidad de piezas que se requieren para la ejecución de un m2, para ello, debemos tomar una fracción de un m2 y dividir esta sección entre la sumatoria del área que ocupa una pieza de tabique y el área de mortero de junta que le corresponda.

Podemos expresarlo en forma de ecuación:

Pzas/{ m }^{ 2 }=\frac { 1}{ { A }_{ p+m } }

Pzas/m2= Piezas utilizadas en la construcción de un metro cuadrado de muro.

A p+m= Área de la pieza más el área de mortero.

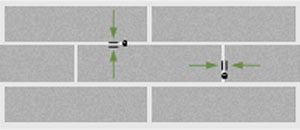

En la imagen siguiente, podemos observar que a cada lado de la pieza de tabique le corresponde medio espesor de junta de mortero.

Quedando la expresión de la siguiente forma:

 Pzas/{ m }^{ 2 }=\frac { 1 }{ (l+e)(a+e) }

l= Largo de la pieza

a= Altura de la pieza

e= Espesor de junta con mortero

La cantidad de piezas de tabique que acabamos de calcular, no representa el número de elementos que utilizaremos en la construcción de un metro cuadrado de muro, es necesario incrementar un porcentaje por desperdicio y tomar en consideración la diferencia entre las dimensiones especificadas en proyecto y lo que realmente existe en el mercado.

  • Desperdicios: Se refiere a las piezas que ya no podremos utilizar producto de su fraccionado para la construcción del muro, este material se retira de la obra a su lugar de tiro.
  • Diferencia en dimensiones: Corresponde a la relación entre el número de piezas requeridas para construir un m2 de muro con las dimensiones que existen en el mercado local y las especificadas en proyecto.

Artículos relacionados:

ANÁLISIS DE PRECIOS UNITARIOSPIE TABLÓN EN CIMBRASCOSTO HORARIO DE MAQUINARIA

Ejemplo: Se especifica la construcción de un muro de tabique de barro rojo recocido con 14 cm de espesor y dimensiones de 7 x 14 x 28 cm, en el mercado local las dimensiones del proveedor que más se apega a lo especificado en proyecto son de 5.2 x 13.5 x 27 cm, para una junta de 1 cm.

  • Cantidad de piezas por m2 con dimensiones de proyecto (7x14x28cm):

{ Pzas }/{ { m }^{ 2 } }=\frac { 1 }{ \left( 0.28+0.01 \right) \left( 0.07+0.01 \right) } \approx 44\quad piezas

  • Cantidad de piezas por m2 con dimensiones de mercado (5.2×13.5x27cm):

{ Pzas }/{ { m }^{ 2 } }=\frac { 1 }{ \left( 0.27+0.01 \right) \left( 0.052+0.01 \right) } \approx 58\quad piezas

Incremento por diferencia en dimensiones entre piezas de mercado y proyecto:

\frac { 58Piezas }{ 44Piezas } =1.3181\approx 32% %

Este factor puede ser alto y representar un impacto económico considerable en los muros construidos con piezas de fabricación artesanal como el tabique de barro rojo recocido. En piezas de producción industrial este factor es mucho menor al llevar un control de calidad y encontrarse normada su producción, por ejemplo, para el block de uso estructural existe la norma NMX–C–404–ONNCCE-2012.

Recuerda que el costo de los materiales debe incluir los costos por acarreo, maniobras de carga y descarga, almacenajes y mermas por manejo.

Las mermas producto del manejo de las piezas de mampostería antes de su uso llega a representar un incremento importante en el precio si no tenemos un control y supervisión del manejo de los insumos, por ejemplo, fabricantes entregan millares de 950 piezas, existe el robo de material durante el almacenaje antes de su uso, además de la pérdida de material por ineficientes maniobras de descarga.

CANTIDAD DE MORTERO PARA JUNTEO POR m2 DE MURO

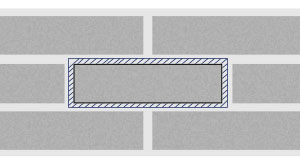

El cálculo de la cantidad de mortero en m3 por junteo podemos realizarlo de forma sencilla y con una buena aproximación, multiplicando el área de mortero que le corresponde a cada pieza por el espesor del muro y por el número de piezas utilizadas en la construcción de un m2, sin considerar incrementos por desperdicios y factor por diferencia de dimensiones.

Expresado en forma de ecuación:

Mortero=\left( { A }_{ p+m }-{ A }_{ p } \right) \ast { B }\ast Pzas/{ m }^{ 2 }\\ \\ \\

Área de mortero

Ap+m = Área de la pieza más mortero.

Ap = Área de la pieza de mampostería.

B= Espesor del muro

PZAS/m2 = Piezas de mampostería por metro cuadrado de muro.

Debemos considerar también un porcentaje de desperdicio a la cantidad de mortero por la pérdida de material no recuperable producto de la realización del junteo de piezas, material que será retirado de la obra a su lugar de tiro.

Ejercicio: Comparativa entre el método expuesto y la cuantificación con proyecto en AutoCAD para la determinación de la cantidad de mortero necesario en la construcción de un m2 de muro, a base de tabique de barro rojo recocido con 14 cm de espesor y dimensiones de pieza 7 x 14 x 28 cm, con junta de mortero de 1 cm de espesor, antes de considerar desperdicios.

  • Método expuesto:

Ap+m = (0.28 m + 0.01 m) * (0.07 m + 0.01 m) = 0.0232 m2

Ap = 0.28 m * 0.07 m = 0.0196 m2

B= 0.14 m

PZAS/m2 = 44 piezas / m2

Mortero = (0.0232 m2 – 0.0196 m2) *(0.14 m) * (44 Pzas/m2)

Mortero = 0.02218 m3

  • Cuantificación con proyecto en AutoCAD.
Área de mortero = 0.183 m2



Espesor de muro = 0.14 m

Mortero = 0.183 m2 x 0.14 m

Mortero = 0.02562 m3

De la comparativa anterior puedes observar como existe diferencia entre ambos métodos de cálculo, su aproximación dependerá en ambos casos de las consideraciones realizadas por el estimador para reflejar en sus cálculos las particularidades de cada proyecto, recordemos que los estimados en costo son aproximados y una de las causas es no poder reflejar exactamente los consumos de materiales que se presentarán en campo.

Siempre recomendamos llevar un registro de la información que vamos generando en campo para poder tener estimados con buena aproximación y brinden un juicio al estimador para futuros proyectos.

Para finalizar te dejamos una tabla donde determinamos la cantidad de piezas de mampostería de uso común y la cantidad de mortero para diferentes espesores de junta, realizado con el método expuesto para un m2 de muro, considerando desperdicios y la diferencia que puede existir por las dimensiones de las piezas en proyecto y las que existen en mercado. Te invitamos a consultarla para saber ¿Cuántos block lleva un metro cuadrado de muro?

Con el artículo creemos que no ocuparás la tabla y realizarás la propia para aterrizar las condiciones particulares de tu empresa y proyecto.

Para el cálculo de mortero de junteo de piezas huecas como el block, es importante conocer el área neta de la pieza con la finalidad de no sobrestimar la cantidad de material.

En elpreciounitario.com nos esforzamos por brindarte herramientas de apoyo para el análisis de precios unitarios, apoyados de la experiencia y conocimiento en la materia de nuestros colaboradores, te invitamos a compartir la información.

Cualquier duda o comentario ponte en contacto con nosotros y nuestro equipo de soporte técnico te ayudará.
